前言:
針對電子產品日趨複雜，為了提升維修品質與效率故撰寫此份文件供維修人員指引與依循。
第一章節 零件的判定
二極體

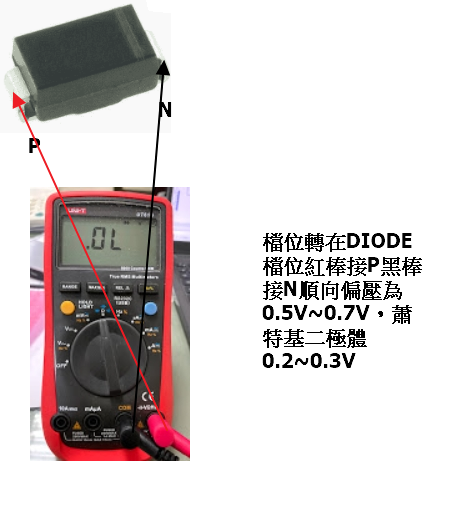

檔位轉在DIODE檔位紅棒接P黑棒接N順向偏壓為0.5V~0.7V，蕭特基二極體0.2~0.3V

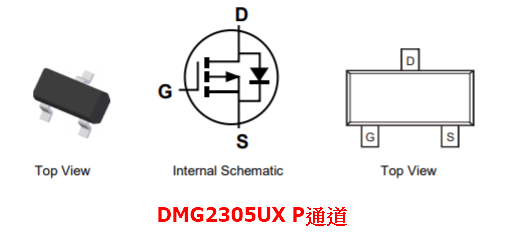

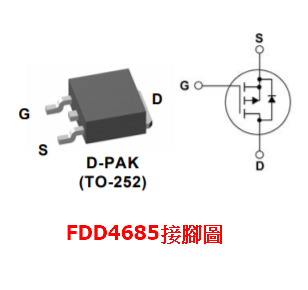

P通道
將數位三用電錶轉在 檔位，三用電錶顯示

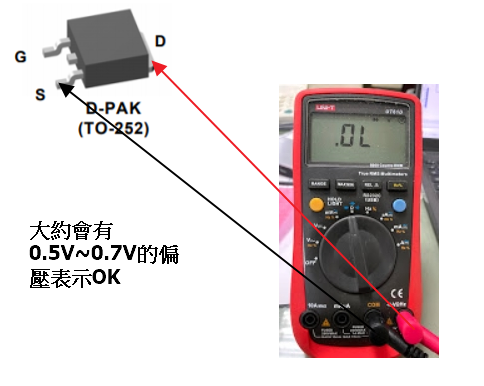

將紅棒放在D極，黑棒放在S極如下圖
將紅棒放在S極，黑幫放在D極此時MOSFET內部二極體處於逆向偏壓狀態應沒有電壓。
將三用電錶轉到Ω檔此時將紅棒放在D極，黑棒放在S極阻抗應為無窮大或 這幾MΩ，此為OK。
將紅棒放在G極黑棒放在D或S阻抗應為無窮大。

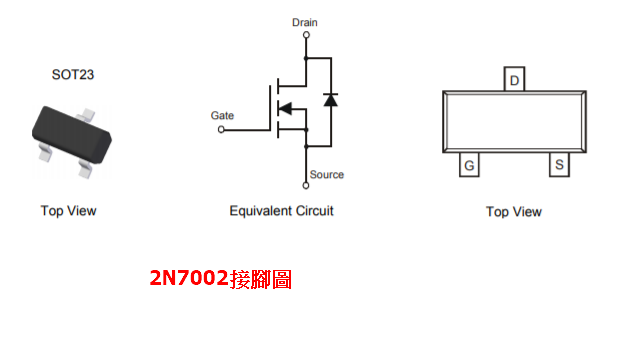

N通道
量測方法如上

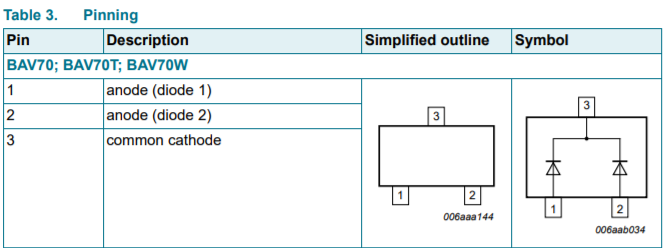

BAV70 接腳圖
量測方法同二極體
MMBT4401接腳

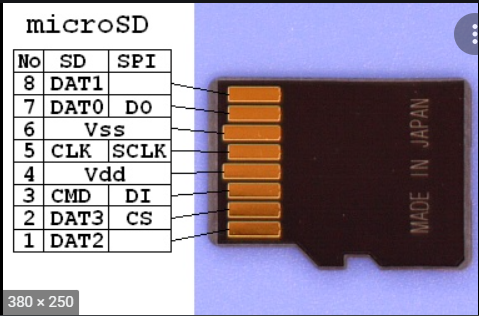

Micro SD 腳位圖，使用Diode檔位量測可以量測到順向偏壓0.5~0.7V
量測方法同P 通道MOSFET
MCU / DSP / BGA / SRAM/Flash memory IO 腳量測

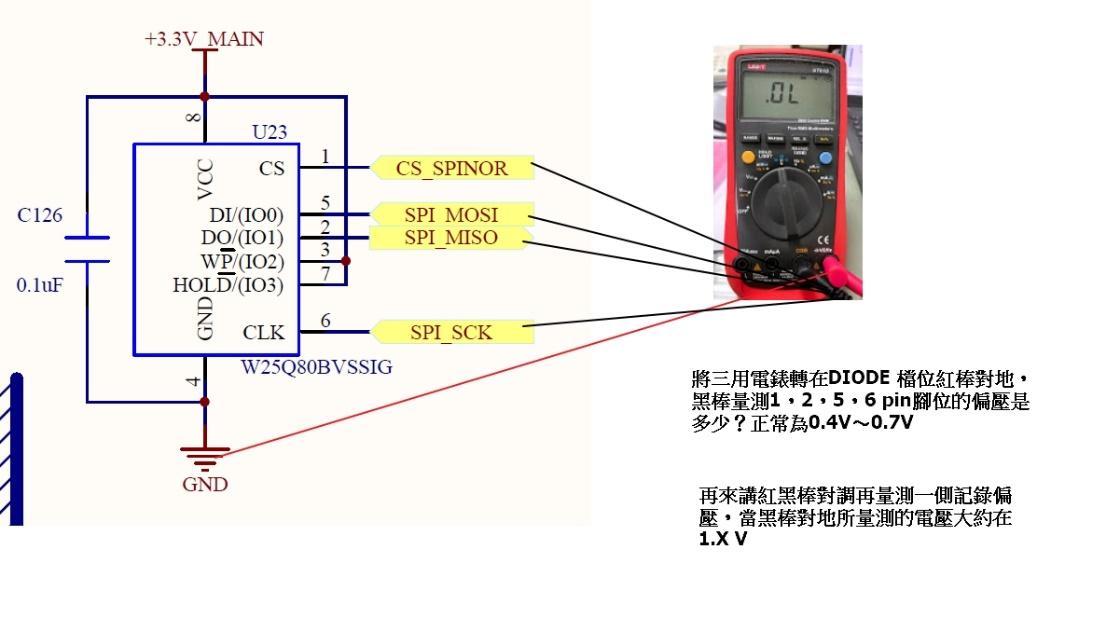

數位IC IO腳量測
將三用電錶轉在DIODE檔位 三用電錶的LCD螢幕顯示 。
將紅棒接在數位IC的GND，黑棒放在想要量測的PIN。
移動黑棒量測。
正常的偏壓為0.4V～0.7V之間，如果沒有偏壓表示PIN OPEN，如果電壓趨近於0V表示該腳對地短路。
將黑幫接地。
紅棒如上圖量測，正常電壓為1.2～1.8 之間，如果沒有偏壓表示PIN OPEN，如果電壓趨近於0V表示該腳對地短路。
案例:分享
機種：RK3288微電腦 PCB 分析報告
日期：2021-07-01
序號：
客人返修品拆解分析
不良現象：
無法開機
USB Fail。
無法進入測試模式。
進一步分析：
確認POWER_GOOD,PWR_EN,PMIC_PWRON,PWR_HOLD ROCK2 GPIO 經使用三用電錶確認都OK。
拆解散熱片以及上蓋，量測ROCK2 U2294 ACT8846 發現第5pin 對地短路，導致所有的ROCK2 失去3V3,1V8,2V電壓，以至於無法開機。
分析12PCS皆是此PIN 短路。

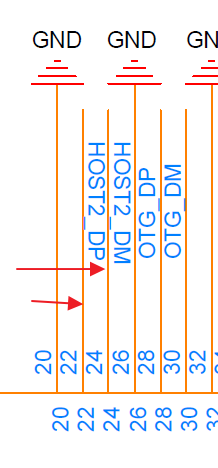

USB Fail 量測ROCK2 22PIN 24PIN 都沒有偏壓使用ohm 檔位量測發現呈現短路，RK3288 CPU GPIO燒毀。6PCS
類比電路維修指引
Audio 故障
增益Gain
所謂的增益所指的是放大倍數常見的故障為增益過大或者過小甚至無聲音輸出。
電壓確認
負迴授電阻阻值確認
迴路正確任

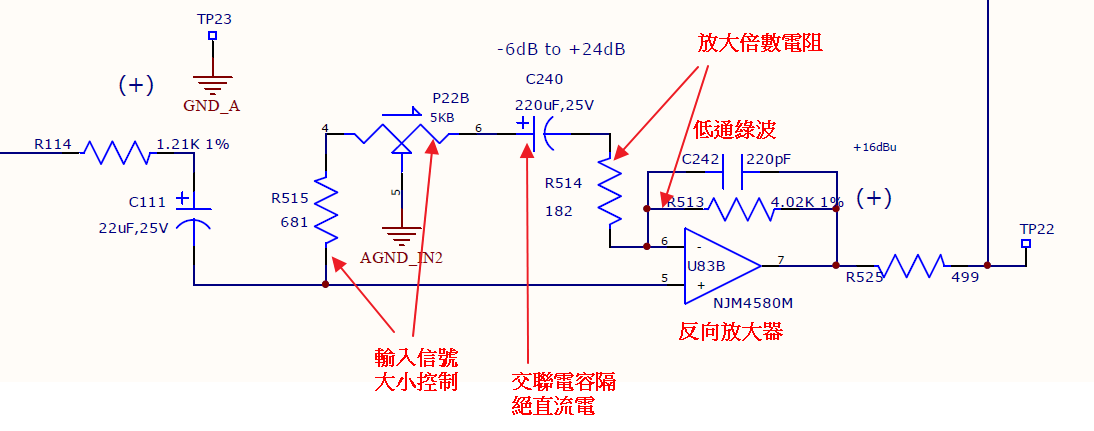

上圖為典型的反向放大器當產生Gain的問題時首先要確認的是所有的通道都不良還是侷限於該通道，如果是所有的通道都不良那麼首先就要檢查+- 電源是否正常。
首先使用三用電表Ω檔量測OP AMP 輸入輸出腳，以圖為例我們應該量測6,7腳所得到的電阻值應該為趨近於R513的阻值如果阻抗很高或者很低都是錯誤的，應該檢查電容C242是否短路，R513電阻是否短路或者開路，量測點應該是IC 的腳，不是焊點理由是焊點有可能浸潤不足開路，外觀看不出來。
標準的量測點如紅色箭頭
為了避免焊錫包焊造成誤判三用表探針點應如紅色箭頭所指位置量測。

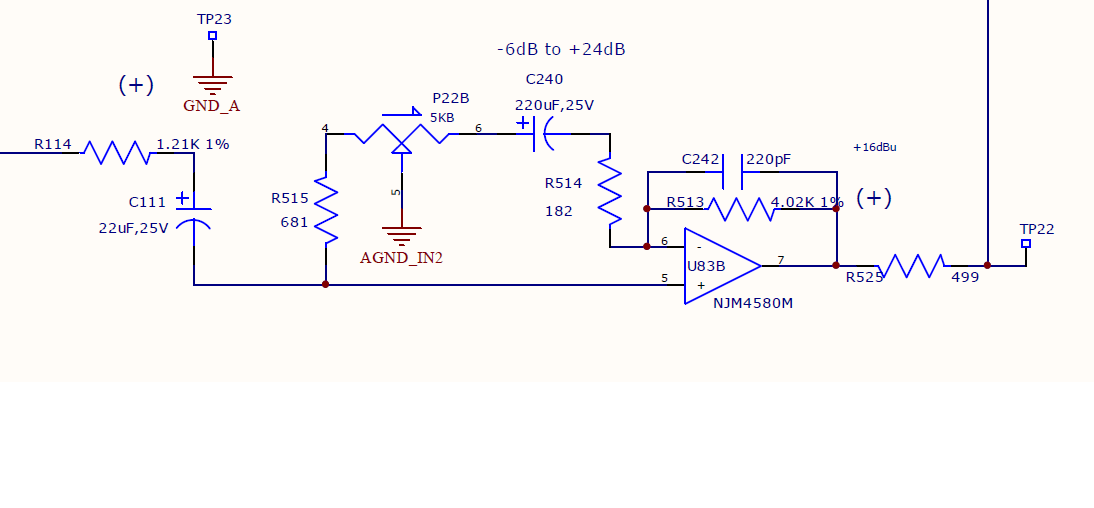

電路解說
S/N訊號雜訊比
比較所需訊號的強度與背景雜訊的強度。
常見到的狀況是電源波動異常
濾波器不良
測試使用的信號線本身不良
濾波器電阻錯誤電容錯誤，冷焊，短路，缺件，銅箔斷路
處理這個問題必須知道測試軟體所測到的信號大小和雜音nois的大小再來抓問題。
THD+N
一般常見的是靜音電晶體漏電，或者電晶體燒毀，因為我們的機子通常是本身的輸出端接到輸入端，如果有phantom Power 48V打開的狀況電源會直接灌到輸入端導致靜音電晶體燒毀。
濾波電路不良，這個必須一級一級的確認。
濾波電路冷焊，短路缺件，零件破裂。
分析：
現象可以重現。

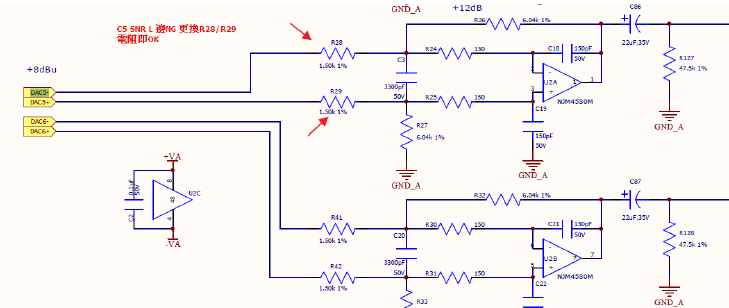

更換R28.29測試
在實務的維修中，常見的是更換電阻，或電容器，也有發現是交連電容器的故障。
沒有聲音的輸出：
檢查其他的輸出是否有信號，如果有就表示只有該通道有問題。
檢查電源。
檢查輸出端是否短路，開路？
案例：
不良現象描述：
測試大耳機OK ,測試小耳機 NG
從測試的數據我們發現幾乎沒有任何信號，輸出信號準位接近Noise

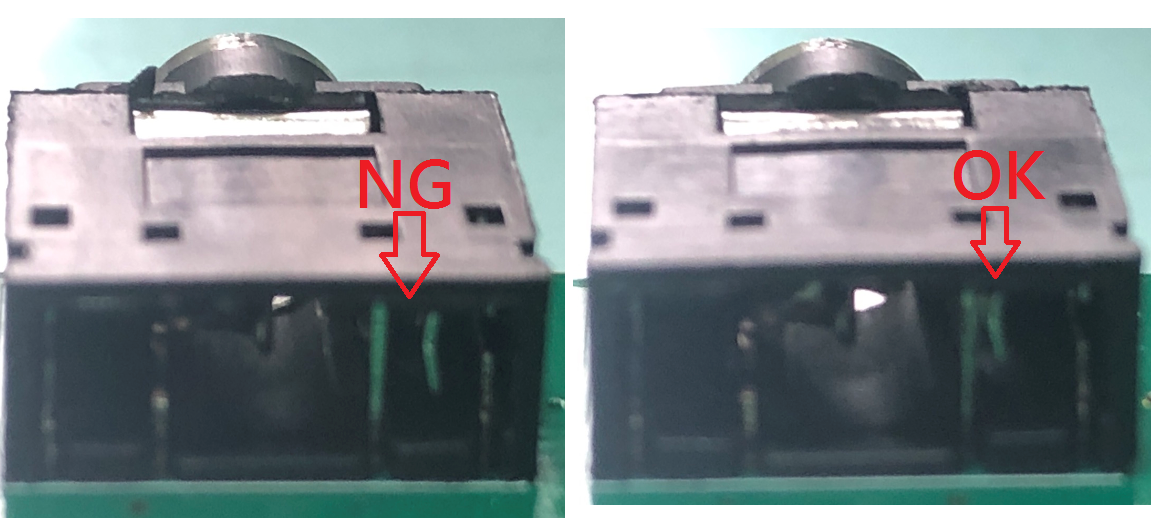

結果是耳機座接觸片變形導致沒有聲音輸出
